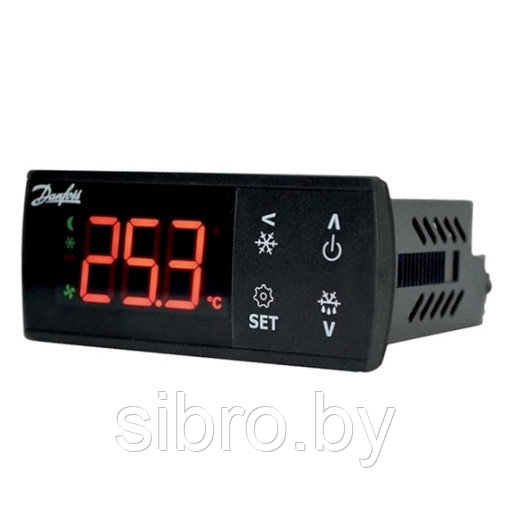

Электронный контроллер Danfoss ERC 213 (аналог ID Plus 974)



Электронный контроллер Danfoss ERC 213 (аналог Eliwell ID Plus 974) для невентилируемых холодильных установок



Блок управления ERC 213 – это интеллектуальный многофункциональный контроллер охлаждения с управлением температурой и оттаиванием, выпускаемый с 3 реле. Контроллер разработан для удовлетворения современных требований в области систем охлаждения на торговых предприятиях.

Удобство использования: четыре кнопки, простая структура меню, предварительно установленные приложения обеспечивают превосходное удобство использования.

Простота установки: высокопроизводительное реле 16 А позволяет прямое подключение больших нагрузок, например компрессоры 2 л.с., без использования промежуточных реле. большой диапазон совместимых типов датчиков и клеммы винтового соединения обеспечивают высокую гибкость при установке.

Защита установки: такие специальные функции программного обеспечения, как защита компрессора от колебания электропитания или от высокой температуры конденсации обеспечивают безопасность эксплуатации установки.

Энергоэффективность: оттаивание по мере необходимости, дневной/ночной режим и интеллектуальное управление вентилятором испарителя обеспечивают энергоэффективность.



ERC 213 имеет три релейных выхода и четыре входа

(2 аналоговых, 1 аналоговый/цифровой, 1 цифровой).



Выходы:



–Реле 1: управление компрессором/электромагнитным

клапаном.

– Реле 2: можно настроить на оттаивание или внешний

сигнал тревоги.

– Реле 3: управление вентилятором.



Входы:



– Вход 1: управляющий датчик (Sair).

– Вход 2: температурный датчик оттайки (S5).

– Вход 3: датчик конденсатора (Sc) или цифровой вход,

который может быть настроен на различные функции

согласно коду меню “o02”.

– Вход 4: цифровой вход, который может быть настроен

на различные функции согласно коду меню “o37”.



Электропитание	115В/230В перем.тока
Номинальная мощность	Менее 0,7 Вт
Входные сигналы	2 входа - 1 аналоговый, 1 аналоговый/цифровой и 1 цифровой
Разрешенные типы датчиков	NTC 5000 Ом при 25 °C NTC 10 000 Ом при 25 °C PTC 1000 Ом (EKS 111) Pt1000
Датчики, включенные в комплект решения	NTC 10000 Ом при 25 °C, длина кабеля =1,.5 м
Точность	Диапазон измерений: от -40 до 105 °C (от -40 до 221 °F) Точность регулятора: +/-1 K ниже -35 °C, +/-0.5 K от -35 до 25 °C, +/-1 K выше 25 °C
Выход	Реле компрессора DO1: 16 A, 16 (16) A, EN 60730 10 FLA/60 LRA при 230 В, UL60730 16 FLA/72 LRA при 115 В, UL60730 Реле оттаивания DO2: 8 A, 2 FLA/12 LRA, UL60730 8 A, 2 (2 A), EN60730 Реле вентилятора DO3: 3 A, 2 FLA/12 LRA, UL60730 3 A, 2 (2 A), EN60730
Дисплей	Светодидный дисплей, 3 цифры, десятичная запятая
Условия работы	от -10 до 55 °C (от 14 до 131 °F), относительная влажность 90%
Условия хранения	от -40 до 70 °C (от -40 до 158 °F), относительная влажность 90%
Защита	Передняя сторона: IP65 (встроенная прокладка) Задняя сторона: IP00
Окружающая среда	Степень загрязнения II, без конденсации
Тепло- и огнестойкость	Категория D (UL94-V0)
Категория ЭМС	Категория I
Сертификация	UL признание (US & Canada) (UL 60730) ENEC (EN 60730) CQC CE (LVD & EMC Directive) EAC (GHOST) NSF ROHS2.0 Температурный мониторинг HACCP в соответствии с EN134785 Class I, когда используется датчик AKS 12



Компания Danfoss разработала новые контроллеры температуры серии ERC 21X – интеллектуальные многофункциональные устройства, разработанные для удовлетворения современных требований к системам охлаждения в торговых предприятиях.

Основные области применения: витрины, торговые холодильники, морозильные лари, холодильные камеры и другое торговое оборудование.

Контроллер Danfoss ERC 21X подходит для управления установками с естественным, электрическим оттаиванием и оттаиванием горячим газом.



Особенности контроллеров Danfoss ERC 21X:



• Большой экран, простая и интуитивно понятная структура меню и предварительно заданные применения обеспечивают простоту использования;
• Контроллер Danfoss ERC 21X имеет функции эффективного использования электроэнергии (например, управление вентилятором испарителя, дневной/ночной режим и функция оттаивания по необходимости);
• Реле 16 А допускает прямое подключение больших нагрузок без использования промежуточных реле;
• Поддержка наиболее популярных типов датчиков (NTC5K, NTC10K, PTC, Pt1000) и винтовые клеммы обеспечивают удобство при монтаже;
• Безопасность компрессора обеспечивается встроенной системой защиты по напряжению и системой защиты от высокой температуры конденсации.
•

Модельный ряд контроллеров Danfoss ERC 21X:



Доступны три версии ERC 21X для 230 В/50-60 Гц и 115 В/60 Гц.

• ERC 211: один релейный выход для применения в системах охлаждения или нагрева;
• ERC 213: три релейных выхода для применения в системах с воздухоохладителем;
• ERC 214: четыре релейных выхода для применения в системах с воздухоохладителем.



Варианты заказа:

Контроллер в комплекте с датчиками (NTC10K - 1.5 м, инструкция на русском языке):
