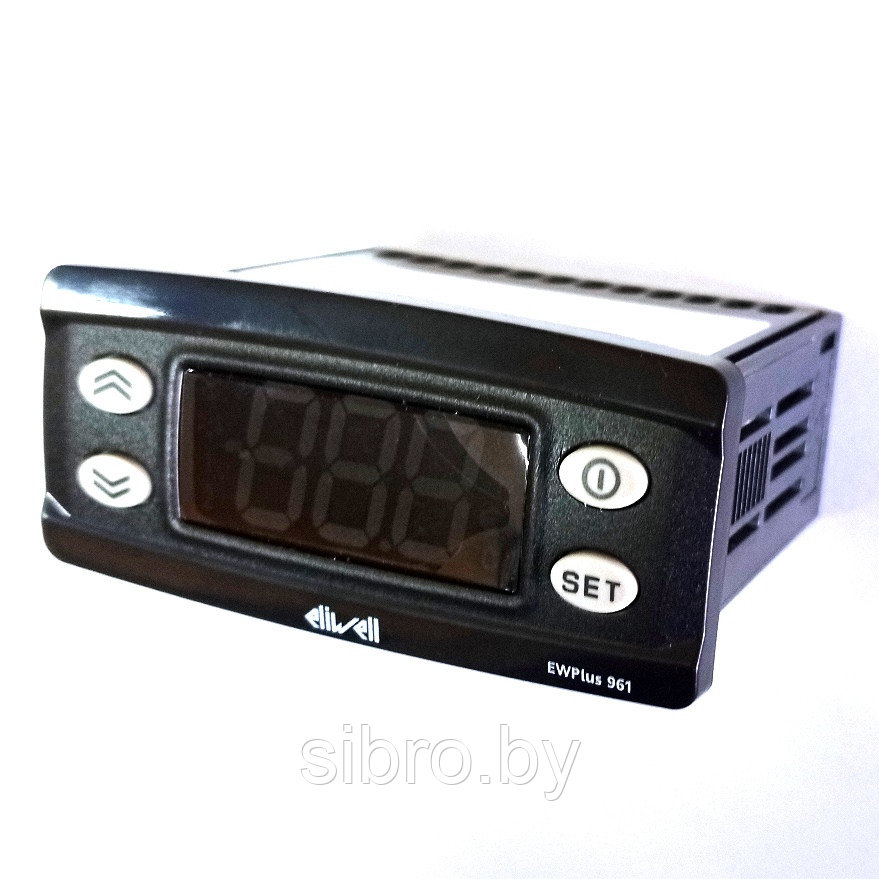

Электронная система контроля EWPlus 961 2 Hp NTC 230 Vас-НС, с датчиком SN691150, Италия

Электронная система контроля  EWPlus 961 2 Hp NTC 230 Vас-НС, с датчиком SN691150, Италия.

Контроллер Eliwell EWPlus 961 предназначен для управления работой статического воздухоохладителя, камерой охлаждения со статическим охлаждением или холодильным прилавком. Имеет один датчик измерения температуры в охлаждаемом обьеме, одно релле 12A для включения и выключения компрессора. Возможно управление естественной оттайкой за счет останова компрессора по времени. Питание 220В/50Гц, применяемый температурный датчик NTC или PTC. Поставляется с датчиком NTC в комплекте.. Данная версия имеет TTL порт для использования карточки копирования для быстрого программирования приборов.

ВНИМАНИЕ:
Если прибор настроен на режим Охлаждения (или Нагрева), то для перевода его в режим Нагрева (или Охлаждения) его нужно перепрограммировать параметром HC, специально подготовленной Карточкой копирования или программой ParamManager.

Карточка копирования (Copy Card) – это аксессуар, подключаемый к TTL порту прибора для быстрого программирования параметров прибора (выгрузки их и последующей загрузки в один или несколько приборов того же типа). После ввода пароля PA2 кнопками и выберите нужную функцию (в примере UL).

СИСТЕМА МОНИТОРИНГА И ПРОГРАММЫ

Прибор может быть подключен к:
• системе мониторинга TelevisSystem (°).
• программе быстрой настройки параметров ParamManager
Подключение осуществляется через TTL порт последовательного доступа.
Для подключения к шине RS-485 используйте интерфейсный модуль TTL/RS485 BusAdapter 150.
Для подключения к ПК используйте соответствующий интерфейсный модуль с лицензией программы:
- для TelevisSystem: PCInterface 1110/1120 c лицензией на систему мониторинга;
- для ParamManager: PCInterface 2150/2250 c лицензией на программу ParamManager;
(°) Для работы в сети предварительно установите сетевой адрес прибора используя параметры связи dEA и FAA в меню «Программирования» прибора.
При работе с прибором в системе мониторинга Televis функция удаленного виртуального прибора (УВП/RVD) для него недоступна, но программировать прибор в системе можно через таблицу параметров.

Как опция, возможна установка выходного реле компрессора на 16А и зуммера. Эти контроллеры выпускаются в стандартном формате 32х74 с напряжением источника питания, по выбору, 230В или 12В.

EW961LX

Версия LX, обычно снабжается NTC  датчиком, может подключаться к системе Televesis,  имеет 3-х цифровой дисплей со знаком минус и программируемой десятичной точкой, а также программируемый цифровой вход.

• Датчик NTC - диапазон измерений -50...110С
• Датчик PTC - диапазон измерений -55...150С

Технические характеристики :

• Защита передней панели : IP65
• Корпус : пластик PC+ABS UL94 V-0
• Размер : 32х74мм, глубина 60мм
• Монтаж : на панель в отверстие 71х29мм
• Рабочая температура : -5...55С
• Температура хранения : -30...85С
• Рабочая влажность : 10...90% RH (без конденсата)
• Влажность хранения : 10...90% RH (без конденсата)
• Дисплей : 2-х цифровой со знаком минус для EW961, 3-х цифровой со знаком минус для EW961LX
• Аналоговый вход : PTC или NTC датчик (выбирается параметром)
• Последовательный порт TTL : Есть
• Цифровой выход : 1 выход 8(3)А 250В, реле типа SPDT
• Разрешение : 1 или 0,1С
• Точность : не хуже 0,5% от шкалы +1 цифра
• Потребление : 3Вт
• Источник питания : 230В или 12В, 50/60Гц
